Effiziente Spulendraht-Kontakte

Ob für Motoren, Magnetspulen, Transformatoren oder andere Anwendungen mit Spulendraht: Das Portfolio von TE Connectivity bietet Ihnen Optionen für die Herstellung von effizienten Verbindungen.

Die Spulendrahtkontakte verbinden Kupferdraht, Aluminiumdraht oder eine Kombination von beidem und ermöglichen in OEM-Fertigungsumgebungen einen hohen Durchsatz.



Spulendraht-Lösungen:

MAG-MATE Kontakte sind Schneidklemmkontakte, die als Poke-In-, Poke-In-Flachstecker-, Spleiß-, Drahtcrimphülsen-, Lötpfosten-, Schnelltrennanschlussflachstecker-, Stift- und Buchsenausführung verfügbar sind. Je nach Auswahl kann Spulendraht von AWG 12 bis AWG 52 angeschlossen werden.

Mit AMPLIVAR Kabelschuhen und Kabelverbindern kann Spulendraht an Spulendraht oder an Massivdraht bzw. Litzenleiter angeschlossen werden. Sie verfügen in der Crimphülse über maschinell geprägte scharfkantige Rillen.

SIAMEZE Kontakte sind Schneidklemmkontakte, mit denen Kupferspulendrähte, Leitungen und andere Komponenten zusammengeschaltet werden. Sie sind als Draht-an-Draht-, Lead Lok-, Schnellverbindungsflachstecker-, Pfosten-, Stift- und Buchsenkontakte erhältlich.

Kombiblöcke sind komplett isolierte einteilige Gehäusesteckverbinder für den elektrischen Anschluss hermetisch abgedichteter Durchführungsstifte an Kompressoren. Zur Gewährleistung des Verpolungsschutzes nehmen diese Steckverbinder nur an einer Seite Stifte auf.

Merkmale:

  • Kein vorheriges Abisolieren des Spulendrahts erforderlich
  • Herstellung von Crimp- oder Schneidklemm-Verbindungen
  • Geringer Kostenaufwand durch den Einsatz von halbautomatischen oder vollautomatischen Maschinen
  • Elektrisch stabile, mechanisch feste Verbindungen
  • Kontaktierung von Kupferdraht, Aluminiumdraht oder einer Kombination beider mit einer einzelnen Verbindung
  • Auswahl an Kabelschuhen und Kabelverbindern mit verschiedenen I/O-Optionen
  • Nicht-thermisches Verfahren, daher keine Beschädigung von wärmeempfindlichen Bauelementen oder Kabeln
  • Montage von Kabelschuhen und Kabelverbindern als sehr wiederholgenauer, kontrollierter Prozess

Ersparnisrechner:

Wenn Sie immer noch konventionelle Löt- oder Schweißverfahren verwenden, wird Ihnen dieser Rechner zeigen, wie viel Sie jedes Jahr sparen können, wenn Sie die Lösung von TE Connectivity nutzen.

Berechnen Sie noch heute Ihre Einsparungen!

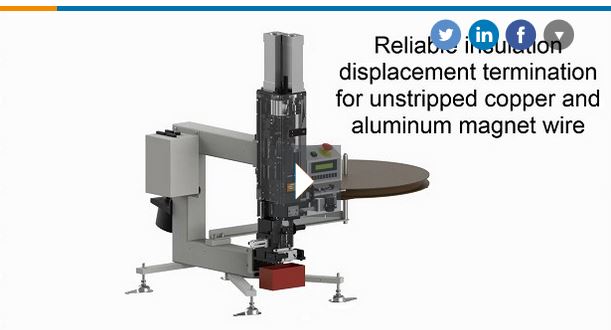

Video
