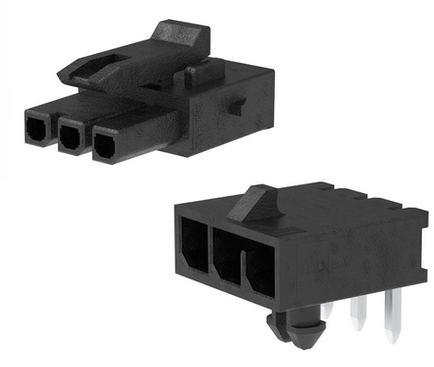

Micro-Fit+ Connector System

Micro-Fit+ connector systems from Molex offer a 3.00 mm pitch, a maximum current rating of 8.5 A and many design options, such as contact position assurance and dummy connector and spring-loaded press-fit pin features.
The Micro-Fit connector family can withstand operating temperatures up to 125 °C and is available in a variety of cable lengths and circuit sizes for power applications and PCB-to-board, cable-to-board and cable-to-cable configurations.
The Micro-Fit connector family includes:

  • Micro-Fit TPA Single Row Plug
  • Micro-Fit RMF (Reduced Mating Force) Terminals
  • Micro-Fit BMI Connectors
  • Micro-Fit (Compliant Pin) CPI Connectors

Features:

  • Fitting nails and solderable clips available
  • SMT, press-fit or surface mount compatible versions available
  • High-temperature LCP headers
  • Fully polarized housings
  • Positive latching
  • Fully isolated terminals
  • 30 to 18 AWG terminals available
  • TPA terminals and terminals with locking tangs available
  • Optional terminal position assurance (TPA) feature

Product Highlights:

  • Category: Power Connectors
  • Circuits: 2 - 24
  • Pitch: 3.00 mm
  • Current: 8.5 A

Applications:

  • Consumer
  • Telecommunications/Networking
  • Medical
  • Sustainable Energy
  • Automotive
