Zuverlässige Hochleistungs-Steckverbinder von TE Connectivity

Hochleistungs-Steckverbinder (HDC) sorgen für zuverlässige Verbindungen in rauen Umgebungen mit einem Schutzgrad bis IP69k, einem Nennstrom von 10 A bis 200 A und bis zu 216 Kontakten.

Die IP-Schutzklasse von bis zu IP69K und 1.000 Stunden Korrosionsbeständigkeitsprüfung garantiert eine lang anhaltende Leistung durch eine längere Maschinenlaufzeit, eine schnelle Installation und einen Schutz vor Umwelteinflüssen wie Wasser, Staub, Chemikalien, Temperatur, Vibration, mechanischem Schlag und hohem Druck. Durch den modularen Aufbau, der hochgradig anpassbare Lösungen ermöglicht, können die Hochleistungs-Steckverbinder dazu beitragen, den Platzbedarf in den Anwendungen zu reduzieren.

Durch die Kombination von Produkten aus dem TE-Portfolio von Kabelverschraubungen, Hauben, Kontakten, männlichen oder weiblichen Einsätzen und Gehäusen kann HDC in nahezu beliebiger Konfiguration für schwere Anwendungen montiert werden.

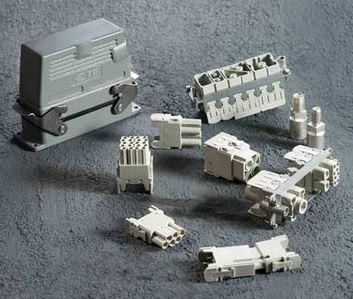

HDC-Produkte können von einer Vielzahl von Branchen, darunter die Windenergie, Robotik, Baumaschinen, Verpackungen, Druck-und Tabak-Maschinen sowie Eisenbahn-und Automatisierungs-Industrie eingesetzt werden und bestehen aus drei Schlüsselelementen: Einsätze, Kontakte, Hauben und Gehäuse.

Die Einsätze und Kontakte sind modular aufgebaut und werden zur Erzielung der elektrischen Leistung zusammengesetzt. Die Gehäuse sind aus Metall oder Thermoplast gefertigt, robust strukturiert, um den Steckverbinder mechanisch und ökologisch zu schützen. Das wasserdichte, korrosionsbeständige Gehäuse stellt sicher, dass die HDC-Produkte von TE unter rauen Umgebungsbedingungen funktionieren und sogar die Anforderungen der Kunden an die Außenverbindung erfüllen.

Die HDC-Produktreihe von TE unterstützt eine Vielzahl von elektrischen Anforderungen, z.B. einen Nennstrom von 5A bis 350A. Das modulare System bietet dem Kunden ein hohes Maß an Flexibilität, um seine Lösungen für verschiedene Anwendungen maßzuschneidern, ohne dass Änderungen erforderlich sind.

Merkmale:

  • Ausgelegt für zuverlässige Leistung unter äußerst anspruchsvollen Betriebs- und Umgebungsbedingungen
  • Rechteckige mehrpolige Stift- und Buchsensteckverbinder. Jeder Steckverbinder umfasst vier Komponenten: Basis, Haube sowie modulare Stecker- und Buchseneinsätze.
  • Die beliebtesten Außengehäusegrößen sind 1, 3, 4, 5, 6 und 8.
  • Modulare Systeme bieten Energie- und Signalübertragung in einem Steckverbinder.
  • Thermoplast-Steckverbindersystem mit Blindsteckfunktion, geeignet für HMN-Standardmodule für Daten, Signal und Energie.
  • Stift- und Buchseneinsatz mit Fixierrahmen (Gehäuse), der an der Ober- oder Unterseite montiert werden kann.
  • Auswahl an Bestückungsstiften und Buchseneinsätzen in einem Fixierrahmen



Anwendungen:

  • Maschinen
  • Automatisierung
  • Robotik
  • Schienenverkehr
  • Energieverteilung
  • Erneuerbare Energie
  • Baumaschinen
  • Professionelle Licht- und Audioanlagen

Video

TE HDC Steckverbinder für zuverlässige Verbindungen in rauen Umgebungen.
