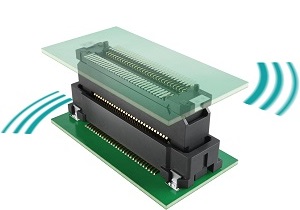

AX01 Serie - Floating Board-to-Board-Steckverbinder

Die Verwendung von Steckverbindern in beweglichen elektronischen Geräten, insbesondere in der Automobilindustrie, wird durch zwei Hauptprobleme in Frage gestellt: die Kompensation von Fertigungs- und Montagetoleranzen und die Berücksichtigung von Platinenbewegungen aufgrund von Stößen, Vibrationen oder Temperaturänderungen.
Floating-Konnektivitätssysteme haben sich als die beste Lösung erwiesen, da sie die Kostenvorteile von Board-to-Board-Steckverbindern bieten. Die neue AX01-Serie bietet einen robusten Doppelkontaktpunkt. Darüber hinaus verhindert die zuverlässige flache Kontaktfläche die Herausforderungen im Zusammenhang mit Mikrovibrationen. Als einer der weltweit führenden Entwickler und Anbieter innovativer Steckverbinder erfüllt JAE die wachsende Nachfrage nach hochwertigen und leistungsstarken Floating-Board-to-Board-Steckverbindern für eine hocheffiziente und kostengünstige automatisierte Leiterplattenbestückung.

Merkmale:

  • Schwebetoleranz: +/- 0,5 mm in X- und Y-Richtung
  • Stapelhöhentoleranz zwischen Platten: +/- 0,5 mm in Richtung der Z-Achse
  • Die Zweipunkt-Kontaktstruktur gewährleistet eine hohe Kontaktzuverlässigkeit
  • Geringe Einführ- und Entfernungskräfte durch die Kontaktstruktur der Rollenoberfläche
  • 8 Gbit/s + Hochgeschwindigkeitsübertragung (10 GBASE-KR und PCIe Gen3)
  • Hervorragende Verarbeitbarkeit der Paarung mit großer Führungsform, unterstützt die automatische Montage und Paarung (Paarungsführungslänge: +/- 1,0 mm)
  • Ermöglicht die Verwendung mehrerer Anschlüsse auf einer einzelnen Karte
  • Verschlüsselt, um eine Fehlpaarung zu vermeiden

Anwendungen:

  • Fabrikautomationsausrüstung
  • Halbleiterfertigungsanlagen
  • Büromaschinen
  • Kommunikationsausrüstung
  • Messwerkzeug
  • Rundfunkgeräte
  • Unterhaltungsausrüstung
