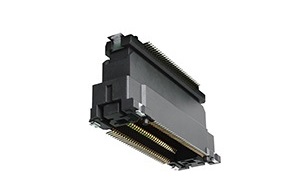

MA01 Serie – Floating Board-to-Board-Steckverbinder

Die Serie MA01 ist die nächste Generation der Floating-Board-to-Board-Steckverbinder.

Dieses Produkt verfügt über eine äußerst zuverlässige Zwei-Punkt-Kontaktstruktur, die eine Hochgeschwindigkeitsübertragung von mehr als 8 Gbps ermöglicht. Mit einem Betriebstemperaturbereich von -40 ℃ bis      125 ℃ ist der Steckverbinder für raue Temperaturumgebungen geeignet, wie sie in der Automobilindustrie üblich sind.

Merkmale:

  • Schwebetoleranz: ±0,5 mm in X- und Y-Richtung
  • Stapelhöhen-Toleranz zwischen Platinen: ±0,5 mm in Z-Achsen-Richtung
  • Hohe Kontaktsicherheit durch Zwei-Punkt-Kontaktstruktur
  • Geringe Steck- und Ziehkräfte durch Rollenkontaktstruktur
  • Betriebstemperaturbereich: -40℃ bis +125℃
  • 8 Gbps+ Hochgeschwindigkeitsübertragung (10GBASE-KR und PCIe Gen3 äquivalent)
  • Exzellenter Steckprozess mit großen Führungen, die automatische Montage und Steckung unterstützen
  • (Länge der Steckführung: ±1,0 mm)
  • Unterstützt automatische Montage
  • Ermöglicht die Verwendung mehrerer Steckverbinder auf einer einzigen Platine
  • Kodiert, um Fehlsteckungen zu vermeiden

Anwendungen:

  • Auto-Navigationssysteme
  • Audio-Module
  • drahtlose Module
